Groq LPU的神秘面纱

到目前为止，Groq并没有给出任何关于LPU本身的论文，但在过去几年中，他们发表了下面两篇论文：

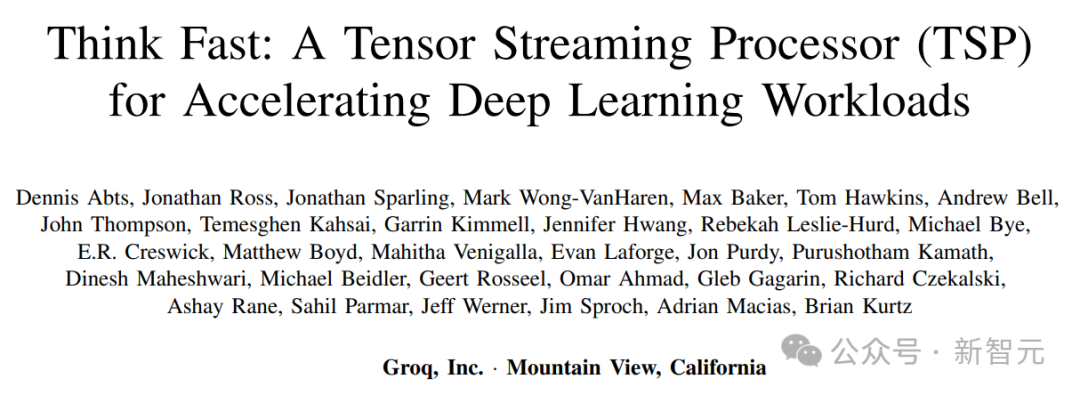

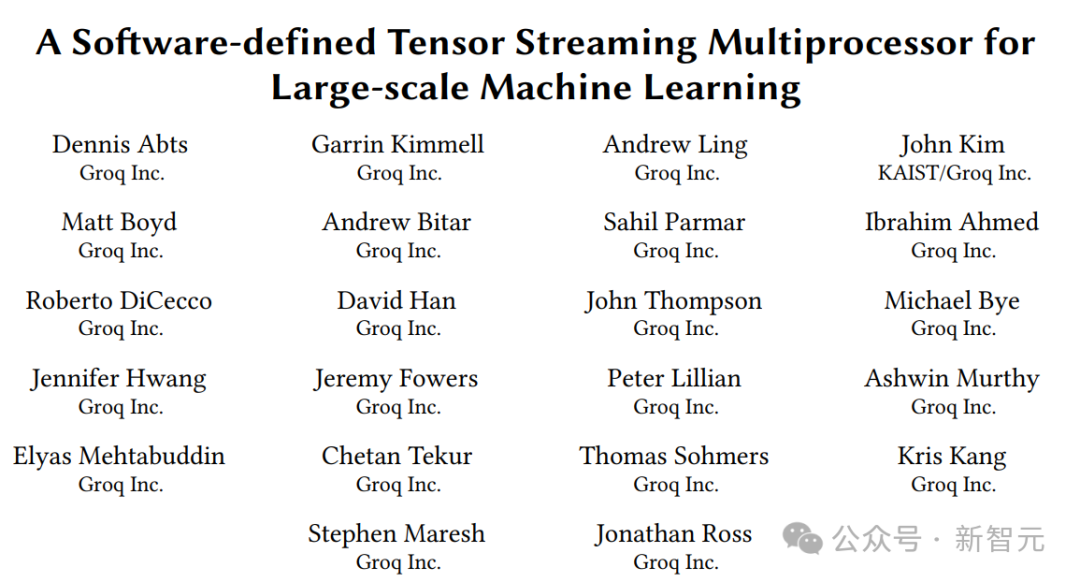

论文地址：https://dl.acm.org/doi/10.1109/ISCA45697.2020.00023

论文地址：https://dl.acm.org/doi/abs/10.1145/3470496.3527405

两篇工作分别在2020年和2022年发表在计算机体系结构顶会ISCA上，后一篇还是获奖论文。

这两篇文章解释了Groq的张量流处理器（TSP）的设计和实现，以及他们如何使用TSP构建分布式推理引擎。

尽管没有正式声明，但LPU很可能是基于这个分布式系统来进行设计和扩展的。

那么，我们就首先详细分解一下TSP及其编译器的架构，然后以此为基础来分析Groq如何使用这些TSP，构建可靠且高吞吐量的分布式AI推理引擎。

TSP的架构与传统的CPU或GPU芯片有很大不同，主要目的是为了让TSP硬件更具确定性。

这里就先要提一嘴CPU或GPU的不确定性。

CPU和GPU微架构中的非确定性

基于微架构的设计，在CPU和GPU上执行指令是不确定的，——即无法保证特定指令何时执行、完成需要多长时间以及何时提供结果。

举个例子，现代CPU一般具有如下设计：

- 超标量（Super scalar architecture）：每个周期能够发出多条指令；

- 乱序执行（Out-of-order execution）：以任意顺序执行指令；

- 预测执行（Speculative execution）：对于分支，它会猜测分支条件是真是假，并提前预测执行该分支以提高吞吐量（当然如果猜错了，就需要放弃并返回另一条分支）；

- 指令流水线（Instruction pipelining）：将指令分为多个阶段，以流水线的方式执行，再次提高了指令吞吐量；

- 多级缓存（Multiple levels of caches）：CPU有2到3级缓存，可以减少从内存加载数据带来的延迟。

所有这些都使得CPU中指令执行的顺序和时间不确定且难以推理。

而GPU还有其他一些非确定性因素，包括缓存、共享和全局内存、动态资源分区等。

非确定性带来的问题是，我们很难推理程序的性能，也很难保证最坏情况下的性能限制。

因此，Groq为TSP提出了一个全新的设计，高度并行，且没有不确定行为。这消除了硬件的复杂性，使编译器能够获得更大的权力，精确调度和控制指令的执行，保证对程序性能的限制。

下面，让我们从内部了解TSP的架构是什么样子的。

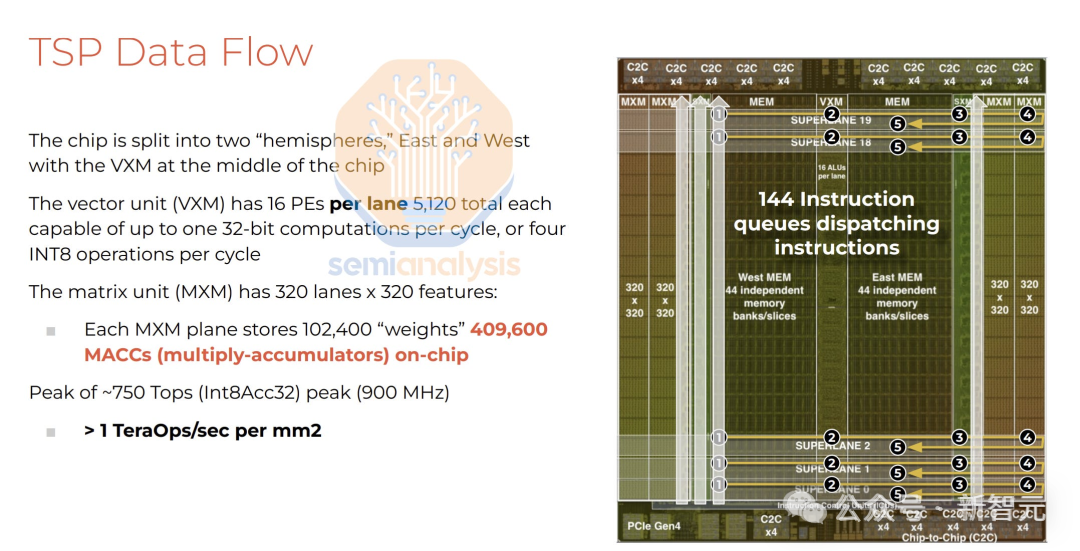

TSP架构

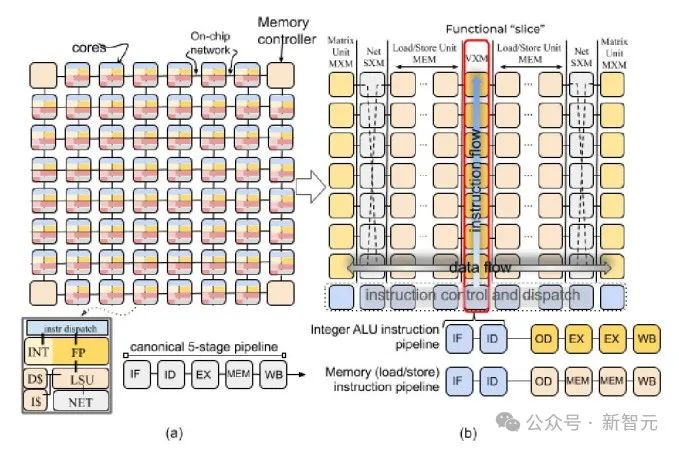

TSP的硬件设计与CPU或GPU的设计形成鲜明对比。传统的多核芯片采用平铺架构，在下图（a）中，每个小方块（tile）代表一个处理核心。

核心由一组功能单元组成，负责执行不同类型的计算（算术运算、内存运算、逻辑运算、指令控制等）。

而TSP的设计师将这种传统设计彻底颠覆了。他们将功能单元移到核心之外，以2d网格方式排列。

网格的每一列只包含特定类型的功能单元，称为切片（slice）。下图显示了传统多核芯片和TSP在设计上的区别。

TSP具有以下功能切片：

MXM：用于执行矩阵运算

SXM：用于对矢量进行移位和旋转操作

MEM：内存读/写运算

VXM：向量上的算术运算

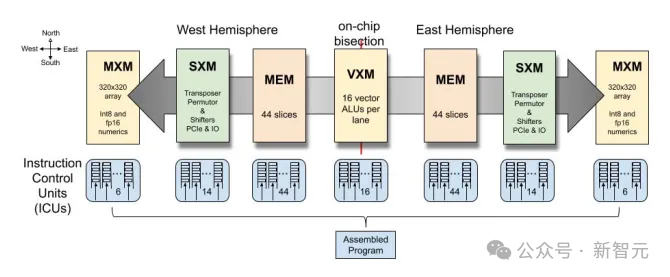

ICU：指令控制单元，这个有点特殊，就是上图（b）底部那一条水平的蓝色条，它负责获取和调度指令并在其他切片上执行。

在了解了TSP的架构之后，让我们将注意力转移到它的核心：指令执行。

TSP中的指令执行

TSP以SIMD（单指令多数据）方式执行指令。每个功能切片由20个tile组成，每个tile能够处理16个数。因此，一个完整的切片可以处理并生成最大320个元素的向量。

这些切片以生产者——消费者的方式进行交互。

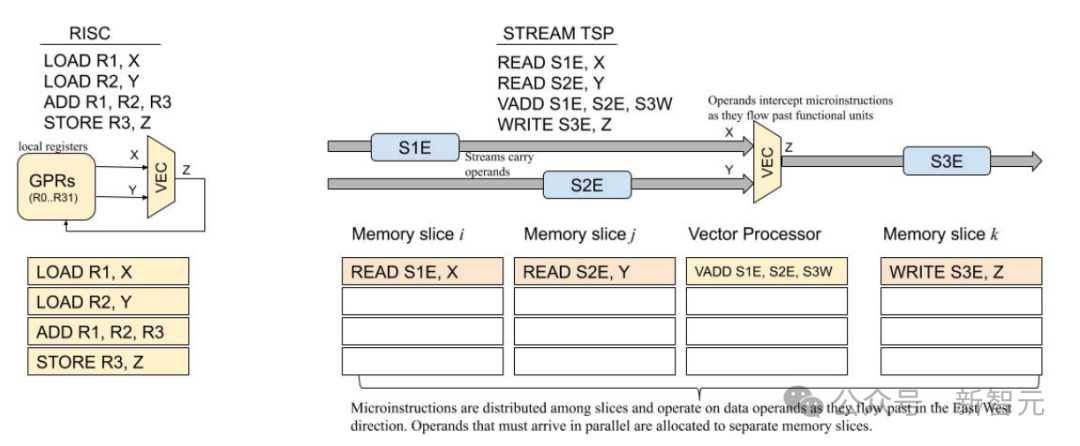

当从内存中读取向量时，会为其分配流ID（介于0到31之间）和流向（东或西）。每个切片都可以自由处理流并生成新的结果流，也可以让流按原样流向下一个相邻切片。

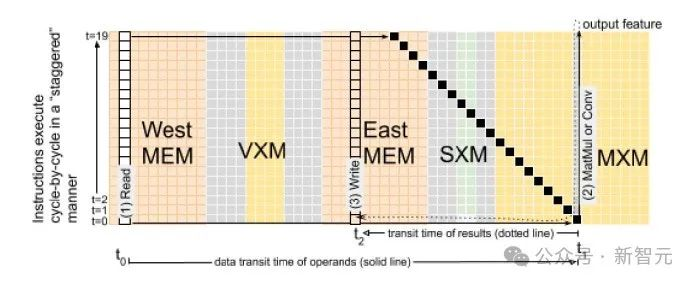

为了有效地处理完整的向量，指令以流水线方式执行，如下图所示：

TSP中指令的流水线执行会导致流在切片之间交错移动。上图的黑色块描绘了流在切片中不同时间戳的移动。

当然了，想要愉快地执行指令，必然少不了编译器和指令集（ISA）设计。

TSP的编译器和ISA

TSP的设计人员简化了硬件，所以压力就给到了编译器这边。编译器需要精确地调度指令和数据流，以正确执行给定的程序，并以最有效的方式执行。

编译器有权访问TSP硬件的以下状态：

- 320个通道的编程抽象：TSP芯片中的每个tile都能够以SIMD方式在矢量的16个单元（16个通道）上运行。垂直切片由20个这样的tile组成，因此总共有320个SIMD通道可供执行；

- 144个独立指令队列：芯片上有144个指令队列，每个周期能够发出一条或多条指令。编译器可以完全控制每个队列中的程序顺序；

- 每个通道64个逻辑流：每个通道可以访问64个逻辑流，可用于移动操作数或结果，其中32个可用于向东移动数据，而另外32个用于向西移动数据；

- 220M全局共享SRAM。

由于TSP硬件中没有非确定性行为，因此编译器可以准确了解每条指令的延迟，以及程序中的数据流（DNN的计算图等）。

编译器识别计算任务之间的依赖关系，并分配到TSP的可用功能单元上并行执行。

TSP编程模型依赖于两个关键要素：

硬件中的确定性数据路径

通过ISA获得的有关指令延迟的信息

编译器的后端可以跟踪片上任何流的位置和使用时间，称为软件定义硬件。

从TSP扩展到LPU

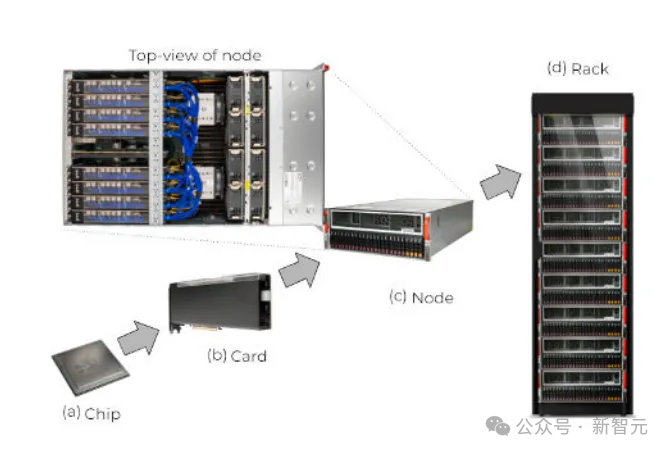

TSP是LPU的基础单元。许多TSP以机架的形式组合在一起，形成一个能够提供大量吞吐量的分布式系统。

设计多TSP系统

与TSP一样，分布式多TSP系统的设计目标也围绕着确定性数据流和指令执行，以及节点之间的低延迟通信。

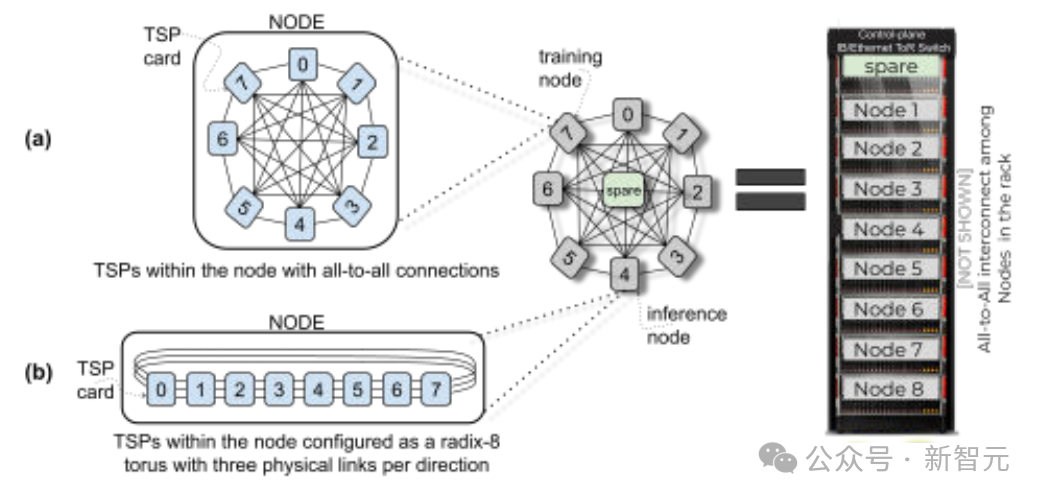

分布式TSP系统的设计从节点开始。节点由机箱内8个TSP设备组成。这些设备中的每一个都由11个引脚组成，其中7个引脚用于将每个TSP设备连接到节点中的其他7个TSP设备，其余4个引脚用于形成全局链接。

节点中的每个设备都有4个全局链路，总共有32个全局链路，共同构成了一个32个虚拟端口的高基数路由器（high-radix router）。

高基数路由器支持大量连接、高带宽和高性能，这正是高性能分布式系统所需要的。

将9个这样的TSP节点和8个TSP组合成一个机架。机架中的每个节点都有32个端口，因此机架总共有288个全局端口。

其中144个端口在机架内本地使用，以便在机架内快速传输数据，其余144个端口用于连接到其他机架。

最大配置的系统可以支持145个相互互连的机架，包括10440个TSP，系统中任何两个TSP之间最多有5个hops。

在基于TSP的分布式系统中实现确定性

在这种扩展的分布式系统制度中，单个TSP的功能单元充当大规模并行处理器的单个处理核心。TSP的计算模型基于确定性硬件，所以整个分布式系统也应具有同样的确定性。

使用硬件对齐计数器同步TSP的时钟

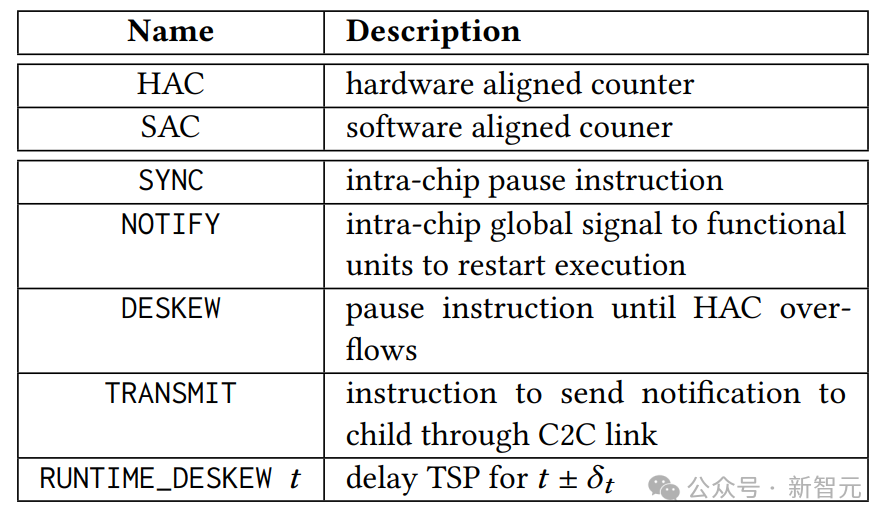

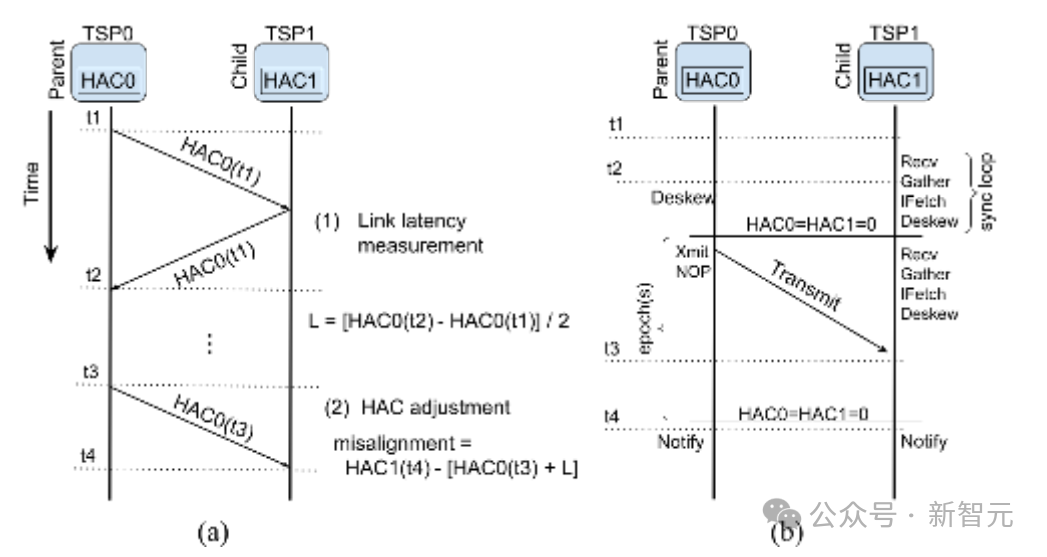

每个TSP设备都包含一个称为硬件对齐计数器（HAC）的硬件计数器，溢出周期为256。TSP通过以下步骤使用它来相互同步：

- 当两个TSP互连时，其中一个TSP将其HAC值传输给对方。然后，对方将该值返回发送方。发送方观察当前HAC值与返回值之间的差值。

- 这个差值就代表了两个设备之间链路的延迟。此过程重复多次，得到两个TSP之间的平均链路延迟。

- 之后，两个设备以父子关系排列。父级定期将当前HAC值发送给子级。子级将平均链路延迟与自己的HAC值相加，并与自己的HAC值进行比较。

- 两个值之间的差值表示由于连续时钟漂移而导致的初始未对准。然后子级调整其HAC值以减小此差异。在多次重复此过程后，两个TSP的HAC值会收敛在一个小邻域内，表示链路延迟的抖动。

- 协议允许两个TSP相互同步，并且可以通过在网络中建立生成树来扩展TSP多跳网络。

初始计划调整

程序在多TSP系统上执行之前，需要对齐所有TSP，以正确调度整个系统的数据流和指令执行。这涉及到以下机制：

- 在单个TSP级别，有几个独立的功能单元和144个独立的指令队列。为了同步它们，TSP支持SYNC和NOTIFY指令。SYNC指令将所有指令队列置于停放状态，其中一个队列充当通知程序。当通知器发出 NOTIFY指令时，该指令被广播到芯片上的所有队列，此时它们被同步并恢复操作。

- 对于多TSP系统，两个TSP使用HAC相互同步，另外每个TSP都支持DESKEW指令，用于停止处理任何后续指令，直到TSP的HAC溢出。

- 要扩展多跳系统，可以在生成树的每个hop上重复执行以上方案。

运行时重新同步

虽然TSP在程序开始时进行一次性同步，但它们也需要在程序执行期间重新同步，因为每个TSP都有自己独立的时钟源。

为此，TSP使用更轻量级的方案。除了HAC之外，每个TSP都有一个软件对齐计数器（SAC），其溢出周期与HAC相同。

但是，SAC在TSP之间不同步，SAC只是计算TSP的时钟周期。HAC值表示分布式系统的全局时间，而SAC表示本地时间。因此，HAC和SAC值之间的增量决定了累积漂移。

为了重新同步本地和全局时间，TSP执行一条RUNTIME_DESKEW指令。系统中的每个TSP同时执行该指令，根据累积的漂移调整全局时间与本地时间。

编译器在软件计划网络中的作用

到目前为止，编译器能够对TSP内以及整个网络中的数据移动进行周期准确的了解。编译器知道在源TSP上注入向量的确切时间以及它到达目标TSP的确切时间，称为软件计划网络。

编译器不是动态管理数据流，而是在编译时静态解析所有内容。

已知流量模式

对于深度学习模型，编译器可以根据模型的静态计算图推断数据流。编译器还可以在网络中可用的TSP设备之间自动分配计算任务。

因此，编译器会计算每个子任务的精确执行时间以及各层之间的激活交换。这使得并行分解步骤显式，并完全由编译器控制。

计划的数据流

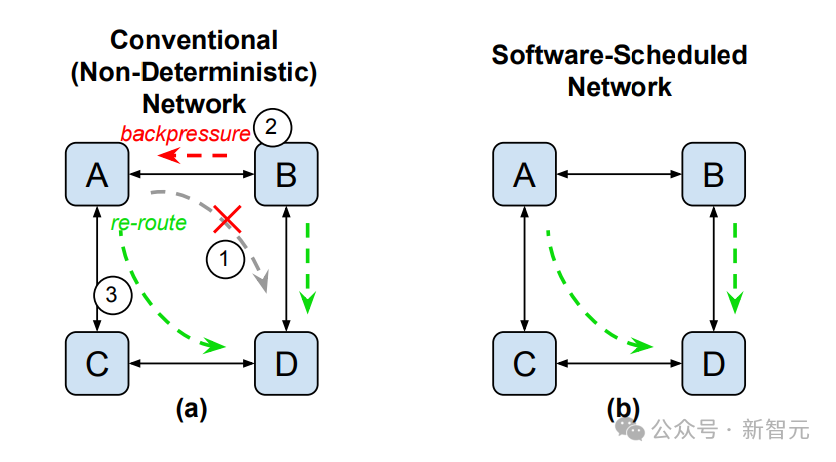

在传统的网络系统中，通过网络的数据包流由硬件管理，硬件在感应到网络中的负载时会优化路由。数据流中的这种被动调整会增加延迟，并在数据流中引入非确定性。

为了避免这种情况，分布式多TSP系统使用编译器显式调度通过网络的数据流。编译器巧妙地路由数据，以便在任何时间点都不会在网络中出现拥塞积聚。

除此之外，编译器计划的数据流还改善了网络中的延迟，因为编译器可以调度数据主动推送，而不是必须通过设备请求。

确定性负载均衡

在编译时调度数据流的另一个优点是，它允许编译器有效地跨可用链接对流进行负载均衡。在传统网络中，硬件根据路由器中可用的拥塞指标，按数据包执行路由决策。

但是，在多TSP系统的情况下，编译器会根据数据量以最佳方式执行调度，并选择要分散流量的链路数量。这样可以有效地利用系统中的可用带宽，并减少整体延迟。
