从 ChatGPT [1] 到 o1 等各种大语言模型，强化学习（RL）算法在提升模型性能和适应性方面起着至关重要的作用。在大模型后训练（Post-Training）阶段引入 RL 方法，已成为提升模型质量和对齐人类偏好 [2, 3] 的重要手段。

然而，随着模型规模的不断扩大，RL 算法在大模型训练中面临着灵活性和性能的双重挑战。

传统的 RL/RLHF 系统在灵活性和效率方面存在不足，难以适应不断涌现的新算法需求，无法充分发挥大模型潜力。

因此，开发一个高效且灵活的大模型 RL 训练框架显得尤为重要。这不仅需要高效地执行复杂的分布式计算流程，还要具备适应不同 RL 算法的灵活性，以满足不断发展的研究需求。

字节跳动豆包大模型团队与香港大学近期公开联合研究成果—— HybridFlow ，一个灵活且高效的大模型 RL 训练框架，兼容多种训练和推理框架，支持灵活的模型部署和多种 RL 算法实现。

HybridFlow 采用混合编程模型，将单控制器的灵活性与多控制器的高效性相结合，解耦了控制流和计算流。基于 Ray 的分布式编程，动态计算图，异构调度能力，通过封装单模型的分布式计算、统一模型间的数据切分，以及支持异步 RL 控制流，HybridFlow 能够高效地实现和执行各种 RL 算法，复用计算模块和支持不同的模型部署方式，大大提升了系统的灵活性和开发效率。

实验结果表明，HybridFlow 在各种模型规模和 RL 算法下，训练吞吐量相比其他框架提升了 1.5 倍至 20 倍。

目前，该论文已被 EuroSys 2025 接收，代码仓库也对外公开。

论文题目：HybridFlow: A Flexible and Efficient RLHF Framework

论文地址：https://team.doubao.com/zh/publication/hybridflow-a-flexible-and-efficient-rlhf-framework?view_from=research

代码链接：https://github.com/volcengine/veRL

RL（Post-Training）复杂计算流程给 LLM 训练带来全新的挑战

在深度学习中，数据流（DataFlow）是一种重要的计算模式抽象，用于表示数据经过一系列复杂计算后实现特定功能。神经网络的计算就是典型的 DataFlow ，可以用计算图（Computational Graph）来描述，其中节点代表计算操作，边表示数据依赖。

大模型 RL 的计算流程比传统神经网络更为复杂。在 RLHF 中，需要同时训练多个模型，如 Actor 、Critic 、参考策略（Reference Policy）和奖励模型（Reward Model），并在它们之间传递大量数据。这些模型涉及不同的计算类型（前向反向传播、优化器更新、自回归生成等），可能采用不同的并行策略。

传统的分布式 RL 通常假设模型可在单个 GPU 上训练，或使用数据并行方式 [4,5]，将控制流和计算流合并在同一进程中。这在处理小规模模型时效果良好，但面对大模型，训练需要复杂的多维并行，涉及大量分布式计算，传统方法难以应对。

HybridFlow 解耦控制流和计算流，兼顾灵活高效

大模型 RL 本质上是一个二维的 DataFlow 问题：high-level 的控制流（描述 RL 算法的流程）+ low-level 的计算流（描述分布式神经网络计算）。

近期开源的 RLHF 框架，如 DeepSpeed-Chat [6]、OpenRLHF [7] 和 NeMo-Aligner [8]，采用了统一的多控制器（Multi-Controller）架构。各计算节点独立管理计算和通信，降低了控制调度的开销。然而，控制流和计算流高度耦合，当设计新的 RL 算法，组合相同的计算流和不同的控制流时，需要重写计算流代码，修改所有相关模型，增加了开发难度。

与此前框架不同，HybridFlow 采用了混合编程模型，控制流由单控制器（Single-Controller）管理，具有全局视图，实现新的控制流简单快捷，计算流由多控制器（Multi-Controller）负责，保证了计算的高效执行，并且可以在不同的控制流中复用。

尽管相比纯粹的多控制器架构，这可能带来一定的控制调度开销，但 HybridFlow 通过优化数据传输，降低了控制流与计算流之间的传输量，兼顾了灵活性和高效性。

系统设计之一：Hybrid Programming Model（编程模型创新）

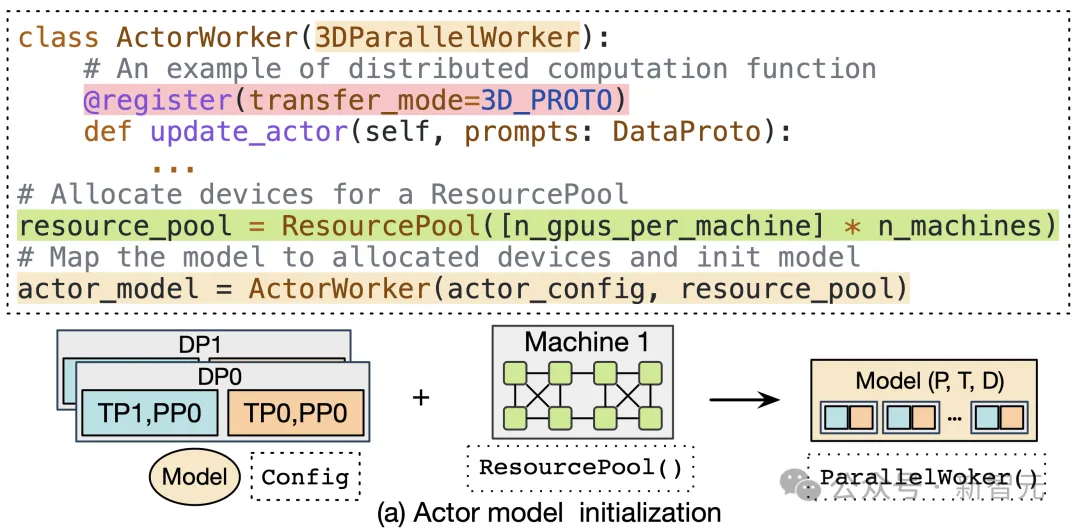

- 封装单模型分布式计算

在 HybridFlow 中，每个模型（如 Actor、Critic、参考策略、奖励模型等）的分布式计算被封装为独立的模块，称为模型类。

这些模型类继承于基础的并行 Worker 类（如 3DParallelWorker 、FSDPWorker 等），通过抽象的 API 接口，封装了模型的前向、反向计算、优化器更新和自回归生成等操作。该封装方式提高了代码的复用性，便于模型的维护和扩展。

对于不同的 RL 控制流，用户可以直接复用封装好的模型类，同时自定义部分算法所需的数值计算，实现不同算法。当前 HybridFlow 可使用 Megatron-LM [13] 和 PyTorch FSDP [14] 作为训练后端，同时使用 vLLM [15] 作为自回归生成后端，支持用户使用其他框架的训练和推理脚本进行自定义扩展。

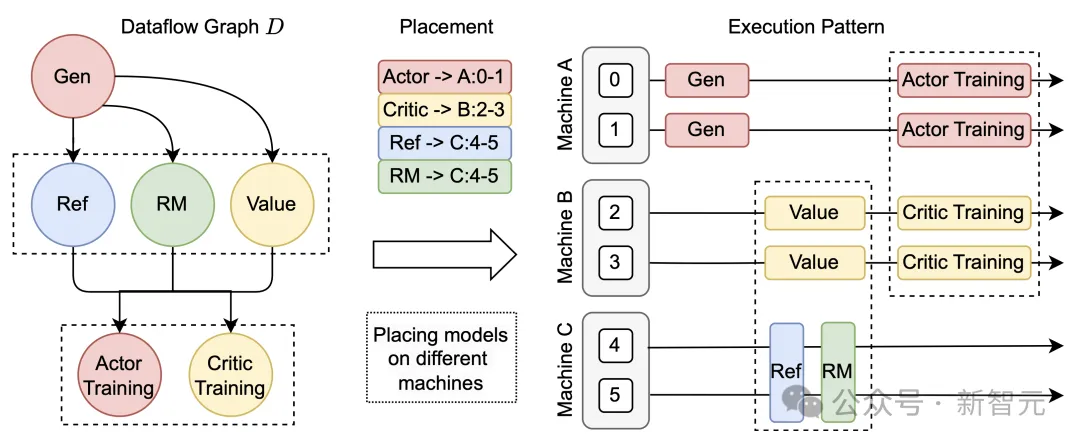

- 灵活的模型部署

HybridFlow 提供了资源池（ResourcePool）概念，可以将一组 GPU 资源虚拟化，并为每个模型分配计算资源。不同的资源池实例可以对应不同设备集合，支持不同模型在同一组或不同组 GPU 上部署。这种灵活的模型部署方式，满足了不同算法、模型和硬件环境下的资源和性能需求。

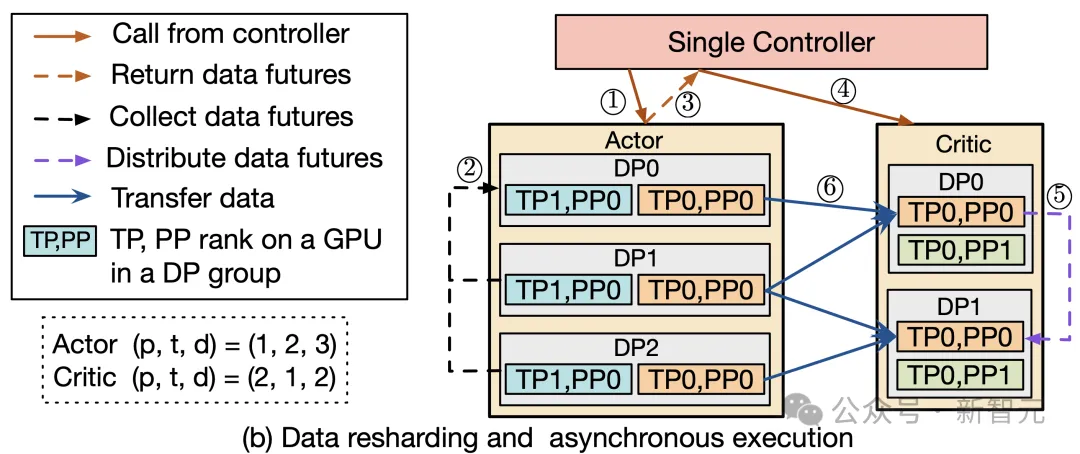

- 统一模型间的数据切分

在大模型 RL 计算流程中，不同模型之间的数据传输涉及复杂的多对多广播和数据重分片。

为解决该问题，HybridFlow 设计了一套通用数据传输协议（Transfer Protocol），包括收集（collect）和分发（distribute）两个部分。

通过在模型类的操作上注册相应的传输协议，比如：@register(transfer_mode=3D_PROTO)，HybridFlow 可以在控制器层（Single-Controller）统一管理数据的收集和分发，实现模型间数据的自动重分片，支持不同并行度下的模型通信。

HybridFlow 框架已经支持多种数据传输协议，涵盖大部分数据重切分场景。同时，用户可灵活地自定义收集（collect）和分发（distribute）函数，将其扩展到更复杂的数据传输场景。

- 支持异步 RL 控制流

在 HybridFlow 中，控制流部分采用单控制器架构，可灵活实现异步 RL 控制流。

当模型部署在不同设备集合上时，不同模型计算可并行执行，这提高了系统的并行度和效率。对于部署在同一组设备上的模型，HybridFlow 通过调度机制实现了顺序执行，避免资源争夺和冲突。

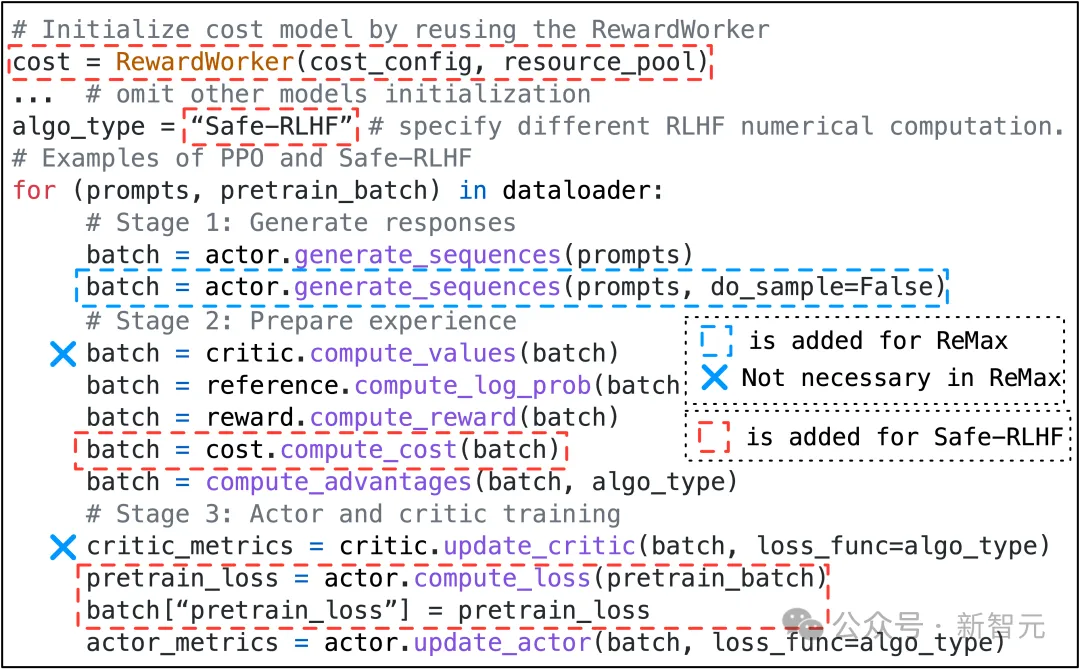

- 少量代码灵活实现各种 RL 控制流算法

得益于混合编程模型的设计，HybridFlow 可以方便地实现各种 RLHF 算法，如 PPO [9]、ReMax [10]、Safe-RLHF [11]、GRPO [12] 等。用户只需调用模型类的 API 接口，按算法逻辑编写控制流代码，无需关心底层的分布式计算和数据传输细节。

例如，实现 PPO 算法只需少量代码，通过调用 actor.generate_sequences 、critic.compute_values 等函数即可完成。同时，用户只需要修改少量代码即可迁移到 Safe-RLHF 、ReMax 以及 GRPO 算法。

系统设计之二：3D-HybridEngine（训练推理混合技术）降低通信内存开销

在 Online RL 算法中，Actor 模型需要在训练和生成（Rollout）阶段之间频繁切换，且两个阶段可能采用不同并行策略。

具体而言，训练阶段，需要存储梯度和优化器状态，模型并行度（Model Parallel Size, MP）可能相应增高，而生成阶段，模型无需存储梯度和优化器状态，MP 和数据并行度（Data Parallel Size, DP）可能较小。因此，在两个阶段之间，模型参数需要重新分片和分配，依赖传统通信组构建方法会带来额外通信和内存开销。

此外，为了在新的并行度配置下使用模型参数，通常需要在所有 GPU 之间进行全聚合（All-Gather）操作，带来了巨大的通信开销，增加了过渡时间。

为解决这个问题，HybridFlow 设计了 3D-HybridEngine ，提升了训练和生成过程效率。

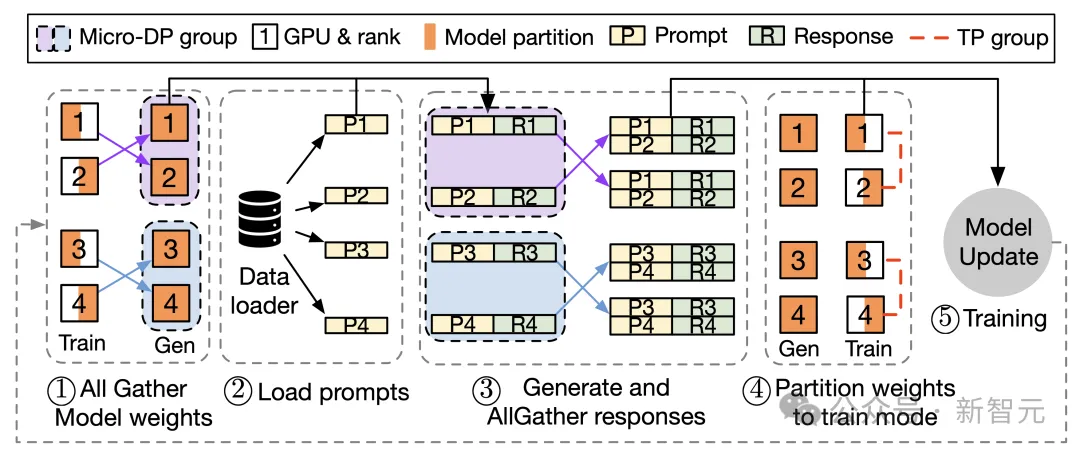

3D-HybridEngine 一次迭代的流程

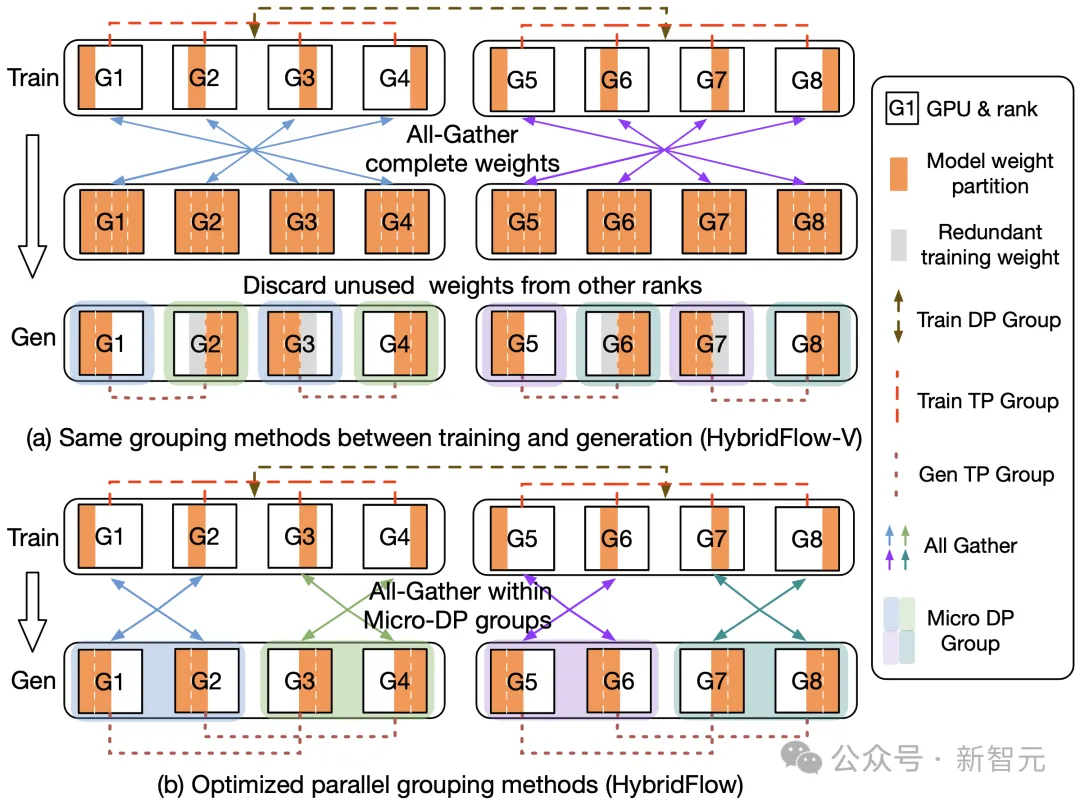

3D-HybridEngine 通过优化并行分组方法，实现了零冗余的模型参数重组，具体包括以下步骤：

- 定义不同的并行组

在训练和生成阶段，3D-HybridEngine 使用不同的三维并行配置，包括：流水线并行（PP）、张量并行（TP）和数据并行（DP）的大小。训练阶段的并行配置为 𝑝-𝑡-𝑑 。在生成阶段，我们新增一个新的微数据并行组（Micro DP Group，𝑑𝑔），用于处理 Actor 模型参数和数据的重组。生成阶段的并行配置为 𝑝𝑔-𝑡𝑔-𝑑𝑔-𝑑 。

- 重组模型参数过程

通过巧妙地重新定义生成阶段的并行分组，可以使每个 GPU 在生成阶段复用训练阶段已有的模型参数分片，避免在 GPU 内存中保存额外的模型参数，消除内存冗余。

- 减少通信开销

参数重组过程中，3D-HybridEngine 仅在每个微数据并行组（Micro DP Group）内进行 All-Gather 操作，而非所有 GPU 之间进行。这大大减少了通信量，降低过渡时间，提高了整体的训练效率。

实验结果：HybridFlow 提供灵活性的同时，加速了训练

团队在 16 台 A100 GPU 集群上，对 HybridFlow 和主流 RLHF 框架（DeepSpeed-Chat [6] v0.14.0、OpenRLHF [7] v0.2.5 和 NeMo-Aligner [8] v0.2.0）进行对比实验。实验涵盖了不同模型规模（7B、13B、34B、70B）的 LLM ，以及不同 RLHF 算法（PPO [9]、ReMax [10]、Safe-RLHF [11]）。

所有实验中，Actor、Critic、参考策略 Reference Policy 和奖励模型 Reward Model 均采用相同规模模型。更多实验配置和测试细节请移步完整论文。

- 更高的端到端训练吞吐量

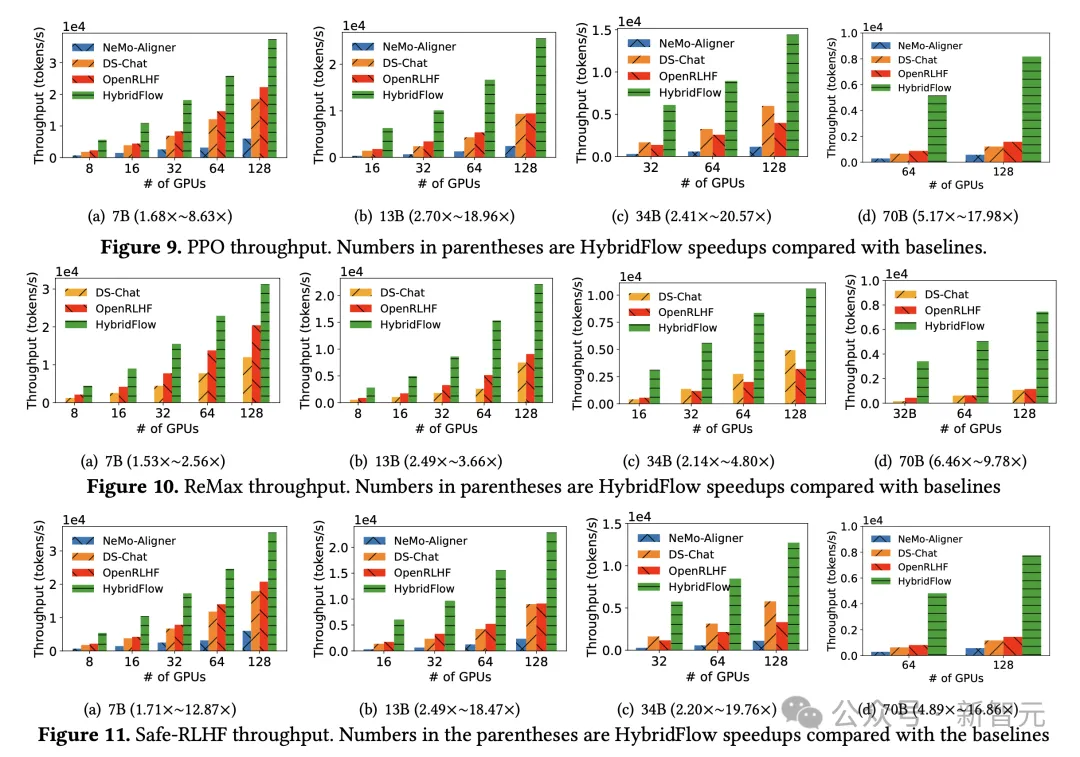

结果显示，HybridFlow 在各种模型规模和 RLHF 算法下，都显著优于其他框架，实现了更高训练吞吐量。

无论 PPO 、ReMax 还是 Safe-RLHF 算法，HybridFlow 在所有模型规模下平均训练吞吐量均大幅领先于其他框架，提升幅度在 1.5 倍至 20 倍之间。

随 GPU 集群规模扩大，HybridFlow 吞吐量也获得良好扩展。这得益于其灵活的模型部署，充分利用硬件资源，实现高效并行计算。同时，HybridFlow 能够支持多种分布式并行框架（Megatron-LM [13]、FSDP [14]、vLLM [15]），满足不同模型规模的计算需求。

- HybridEngine 有效减少开销

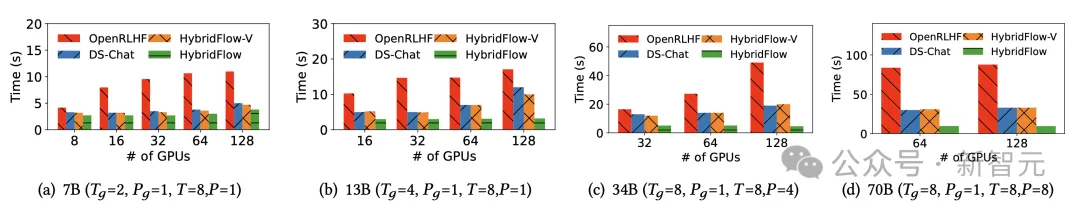

分析 Actor 模型在训练和生成阶段的过渡时间，团队发现，HybridFlow 的 3D-HybridEngine 的零冗余模型参数重组技术，有效减少了模型参数在两个阶段之间的重分片和通信开销。

相比其他框架，过渡时间减少了 55.2% ，在 70B 模型上过渡时间降低了 89.1% 。

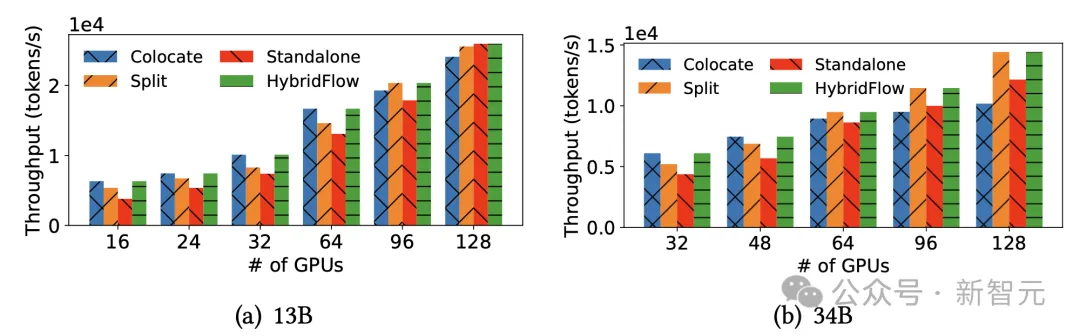

- 不同模型部署方式对比下的三个洞察

团队对比了不同的模型部署策略，总结了模型部署和 GPU 分配的三大关键洞察：

1. 为 Actor 模型分配更多的 GPU ，可以缩短 critical path ；

2. Colocate 模式在相对小规模集群中能够最大化 GPU 利用率；

3. 在大规模集群中将 Actor 和 Critic 模型部署在不同的设备能够提升扩展率。

值得一提的是，HybridFlow 同样适用于更广泛的 RL 训练场景，随着 o1 模型诞生，业内对 Reasoning 能力、RL 关注度也在提升，团队后续将围绕相关场景进行探索和实验。

写在最后

该成果来自豆包大模型 Foundation 团队，论文一作是团队的实习生明同学，目前就读于香港大学。

「刚加入公司没多久，就把这么重要的系统给我做，机会十分难得。」 他分享道。

明同学进一步补充：「团队里大牛很多，无论什么问题，肯定能找到人聊。这段经历不仅让我学习到非常多新技术，还完整经历一个工业级开源项目从立项到发布的全周期。大家都愿意提供帮助，每个人都是我的 Mentor 。」

目前，豆包大模型 Foundation 团队正持续吸引优秀人才加入，硬核、开放、充满创新精神是团队氛围的关键词。团队希望与具备创新精神、责任心的技术人才一起，推进大模型训练提效工作取得更多进展和成果。

点击「阅读原文」了解岗位详情。
