Claude 3.5 Sonnet的图表推理能力，比GPT-4o高出了27.8%。

针对多模态大模型在图表任务上的表现，陈丹琦团队提出了新的测试基准。

新Benchmark比以往更有区分度，也让一众传统测试中的高分模型暴露出了真实能力。

该数据集名为CharXiv，内容全部选自arXiv论文中的真实图表，共计2323张。

相比此前的FigureQA等测试基准，CharXiv涵盖的任务类型更加广泛，而且不按套路出牌，难度大幅增加。

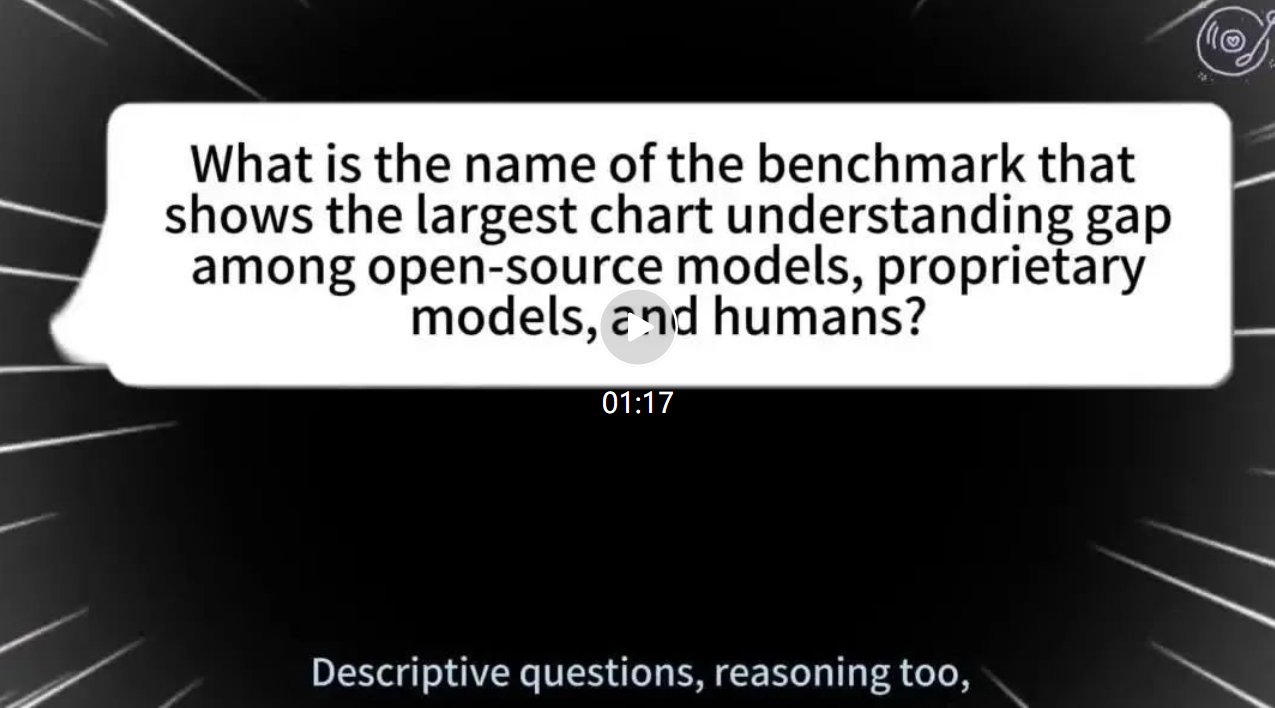

为了宣传这套新Benchmark，研究团队还写出了一首洗脑神曲，并制作了视频宣传片。

这段魔性的宣传片，让有些网友表示已经被成功“洗脑”，脑海中充满了（歌词中的）“2323张图表”。

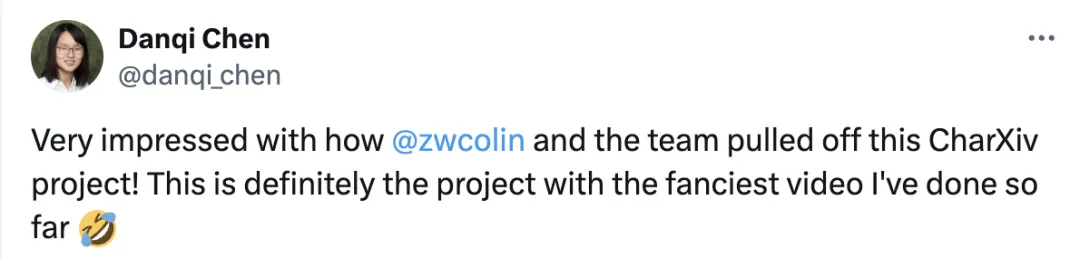

导师陈丹琦也感到印象十分深刻，直言这是自己见过最fancy的视频。

那么，CharXiv究竟新在哪，又难在哪呢？

来自学术论文的图表测试集

团队指出，过去的表格测试标准太过简单，而且不能反映模型的真实水平。

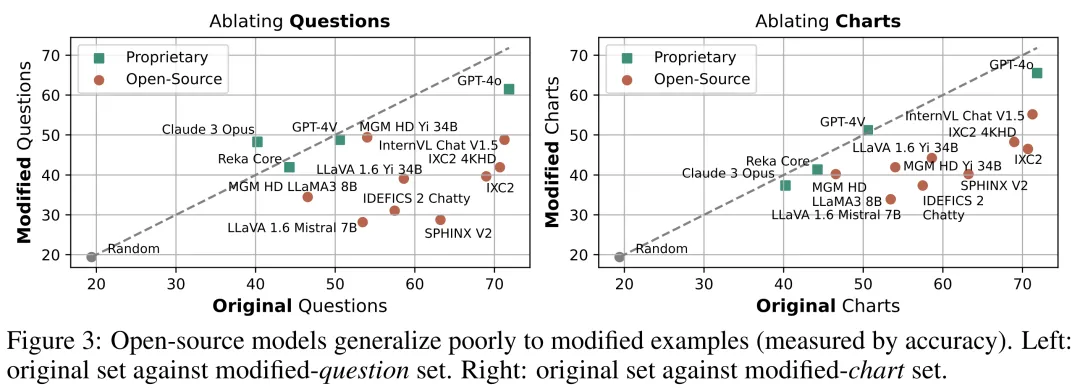

比如FigureQA、DVQA 和ChartQA的子集，只要稍作简单修改，模型的成绩就能下降超过1/3。

究其原因，作者认为是之前的数据集中图表都是由程序合成，问答也高度模板化。

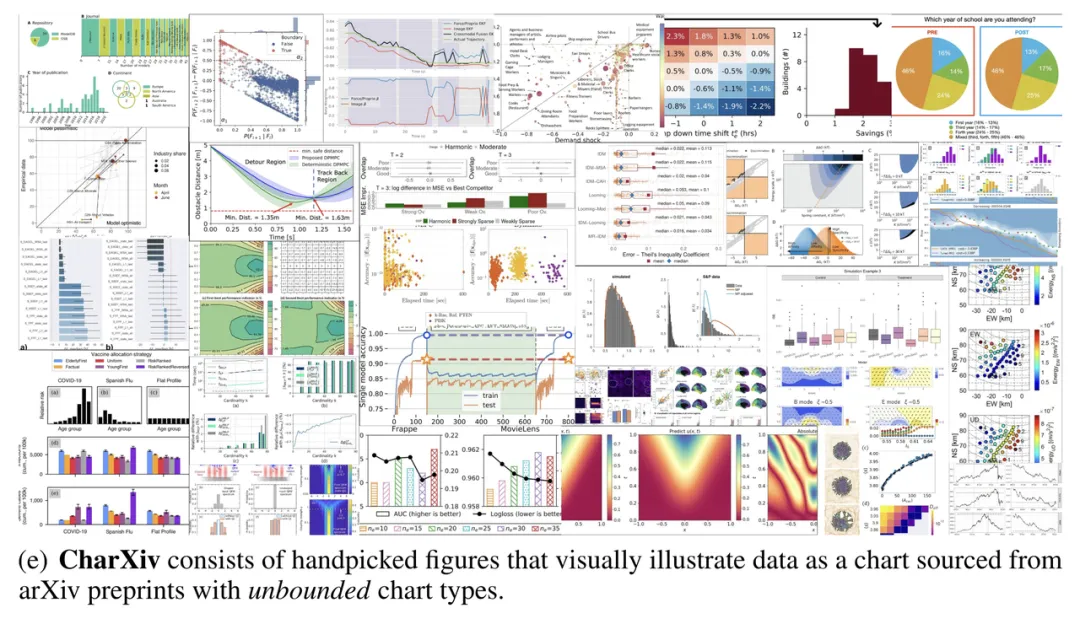

于是，研究团队提出了CharXiv，由人类专家从arXiv论文中精心选择了2323个真实图表。

图表的类型也更加丰富，提出的问题也避免了套路化的问题。

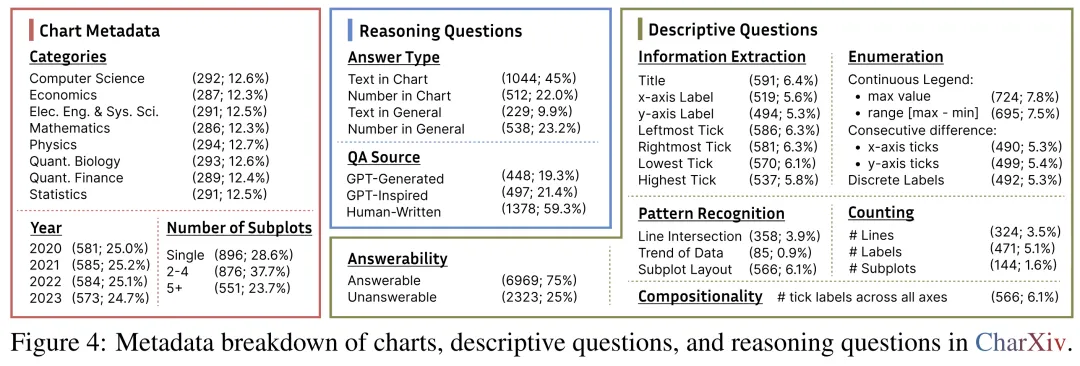

根据重点考察能力的不同，作者将测试题目分成了两类——描述性问题和推理性问题。

两类问题的比例为4:1，即每张图表配有4个描述性问题和1个推理性问题。

其中描述性问题包括信息提取（Information extraction）、列举（Enumeration）、计数（Counting）、模式识别（Pattern recognition）等等。

这当中，模式识别指的是要求模型识别图表中数据的趋势和分布模式，如线条是否相交、数据是递增还是递减等。

另外还有较难的组合型（Compositionality）任务，模型需要综合多个视觉元素的信息回答问题，体现图表信息的组合理解。

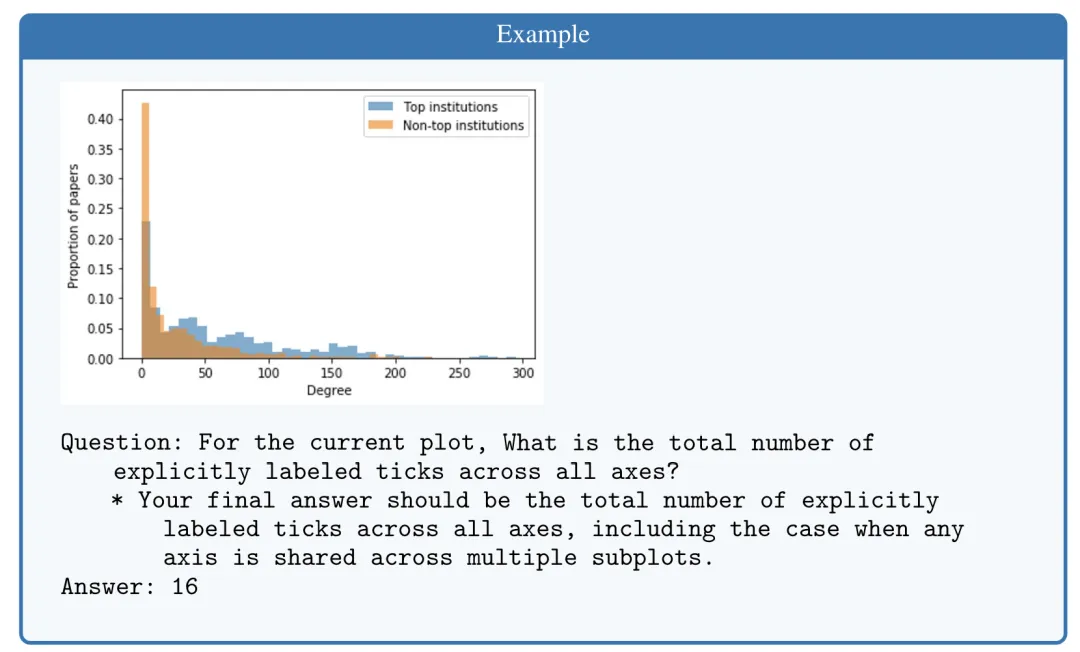

比如这道题目就是一道组合型的描述类问题，它需要在识别清楚坐标轴的同时，完成计数的任务：

在当前的图表中，所有坐标轴中一共有多少明确标记的刻度？（这里问的是标记的数量，不是求和）

推理性问题则根据答案出现的方式又分为了四个子类：

• Text-in-chart：问题的答案是图表中出现的文本，如图例标签、离散刻度标签等。

• Text-in-general：问题的答案是一个易于验证的文本短语，但不一定显式出现在图表中。

• Number-in-chart：问题的答案是图表中给出的一个数值，,如坐标轴刻度值。

• Number-in-general：问题的答案是一个精确到特定小数位数的数值，但可能需要通过阅读和推理才能得出，而不一定直接出现在图表中。

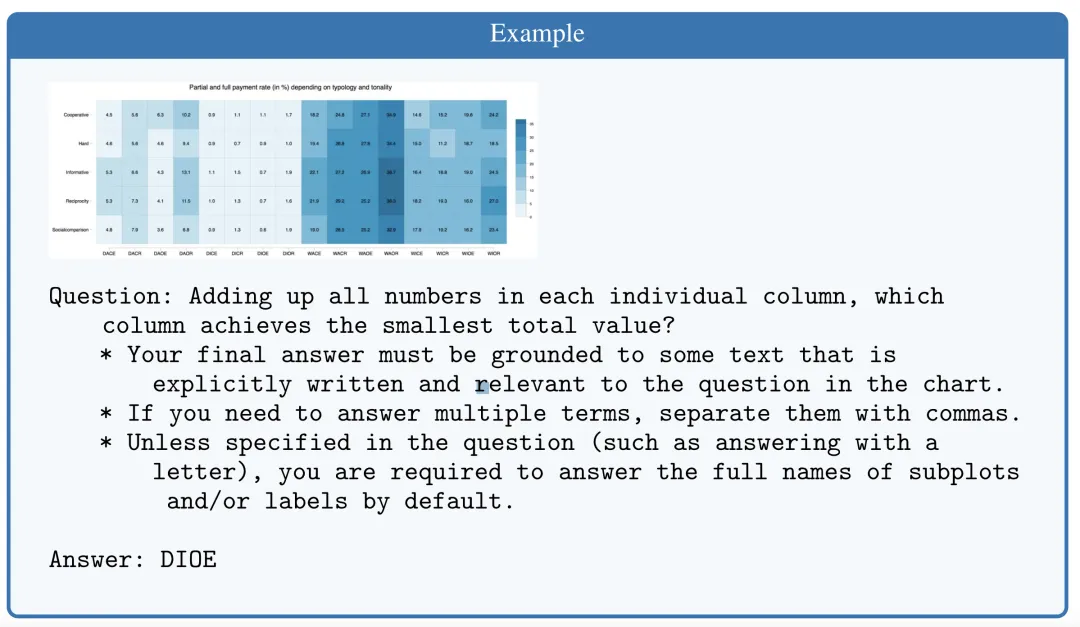

举个例子，下面的问题要求模型对表格中各列的数值进行求和，然后比较后给出和最小的一列对应的标签，这就是一项推理型任务。

利用这套数据集，作者在零样本的条件下评估了一些知名的开源和闭源模型。

模型依然不擅长推理

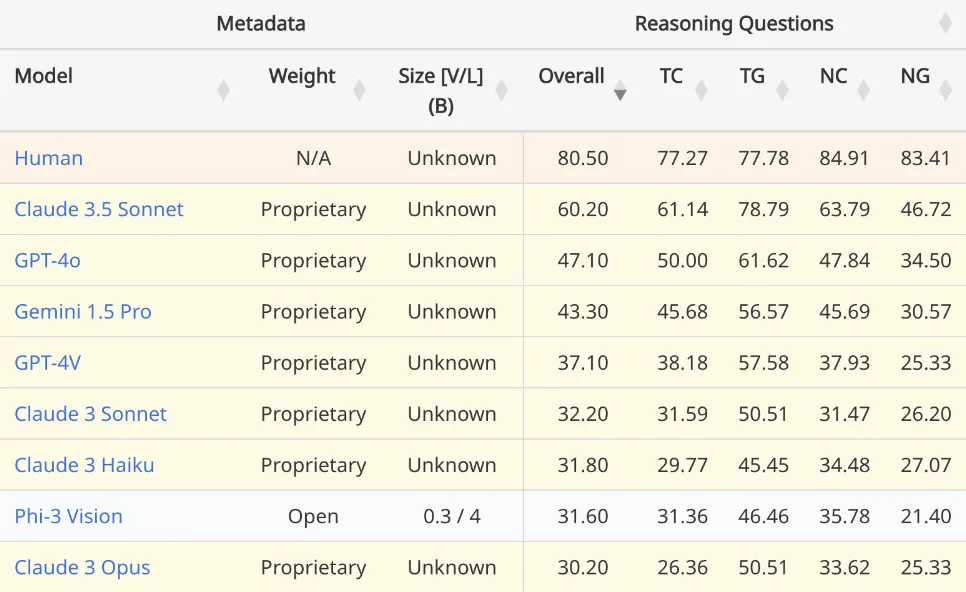

在推理类问题上，作者发现所有模型的表现都不是很理想。

表现最好的是真人，模型当中则是Claude 3.5 Sonnet，不过也仅仅及格，和人相比还是差了四分之一，成绩超过40的模型一共也只有三个。

紧随其后的是GPT-4o、Gemini 1.5 Pro和Claude 3家族，有意思的是，Claude 3的“超大杯”Opus，表现还不如小一些的Sonnet和Haiku。

开源模型中，表现最好的是微软的“小”模型Phi-3，参数量一共只有4B，成绩却跻身到了Claude 3家族的中间。

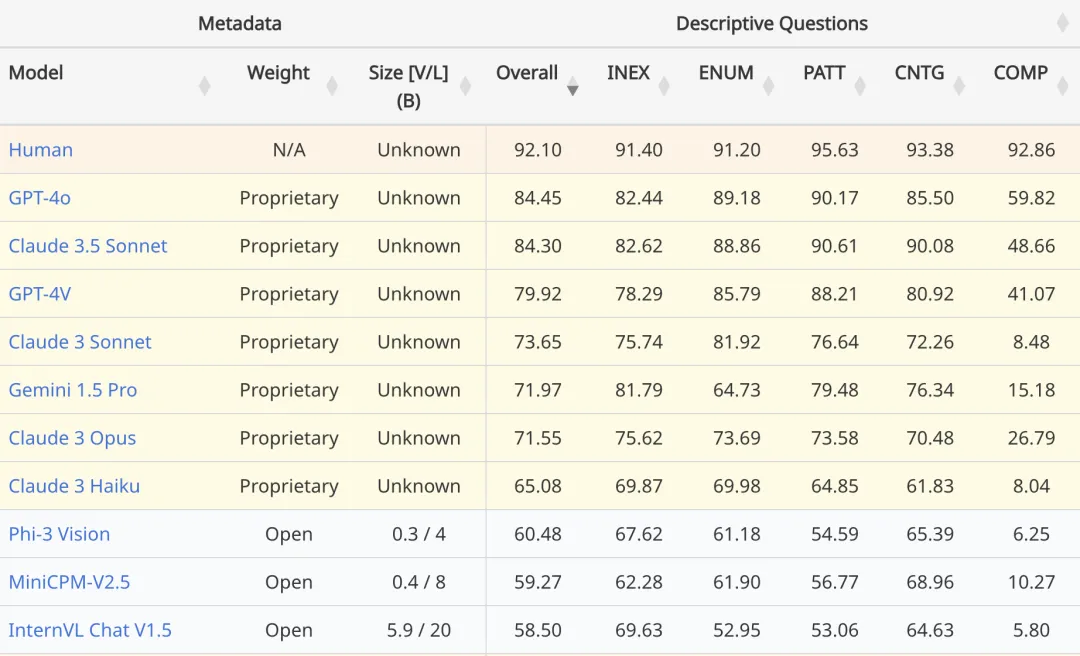

在描述类任务当中，表现最好的依然是人类，但模型和人类的差距小了，表现最好的GPT-4o和人类只差了不到10%。

不过开源模型的表现就不那么好了，分数最高的Phi-3才刚刚及格。

另外，其中的组合型问题（COMP）任务，对于模型来说也依旧是难点，没有任何一个模型得分超过60，而人类的表现是大于90的。

例如，数出x轴和y轴上的刻度标签数量，对于人来说是十分简单的任务，但测试下来，20个模型在该任务中的准确率无一达到10%。

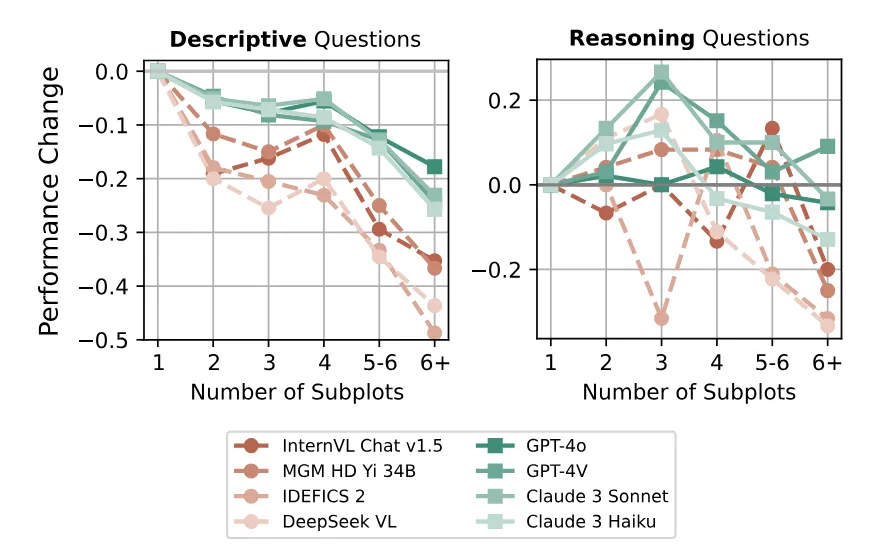

而且，随着子图数量的增加，模型的描述能力也会下降。当有6个以上子图时，商业模型的成绩会下降10-30%，开源模型对子图的处理则更加困难，性能下降比例达到了30-50%。

经过综合比对，作者发具备良好描述能力是推理能力的前提——推理能力强的模型一般描述能力也强，但描述强的模型推理能力不一定强。当模型无法准确描述图表时，即使使用思维链（CoT）推理，成绩也不会提升。

论文地址：

https://arxiv.org/abs/2406.18521

文章来源于：微信公众号量子位，作者：克雷西
